Görseller temsilidir; ölçüler için tabloyu esas alın.
Kablo Rakorları ve Aksesuarları

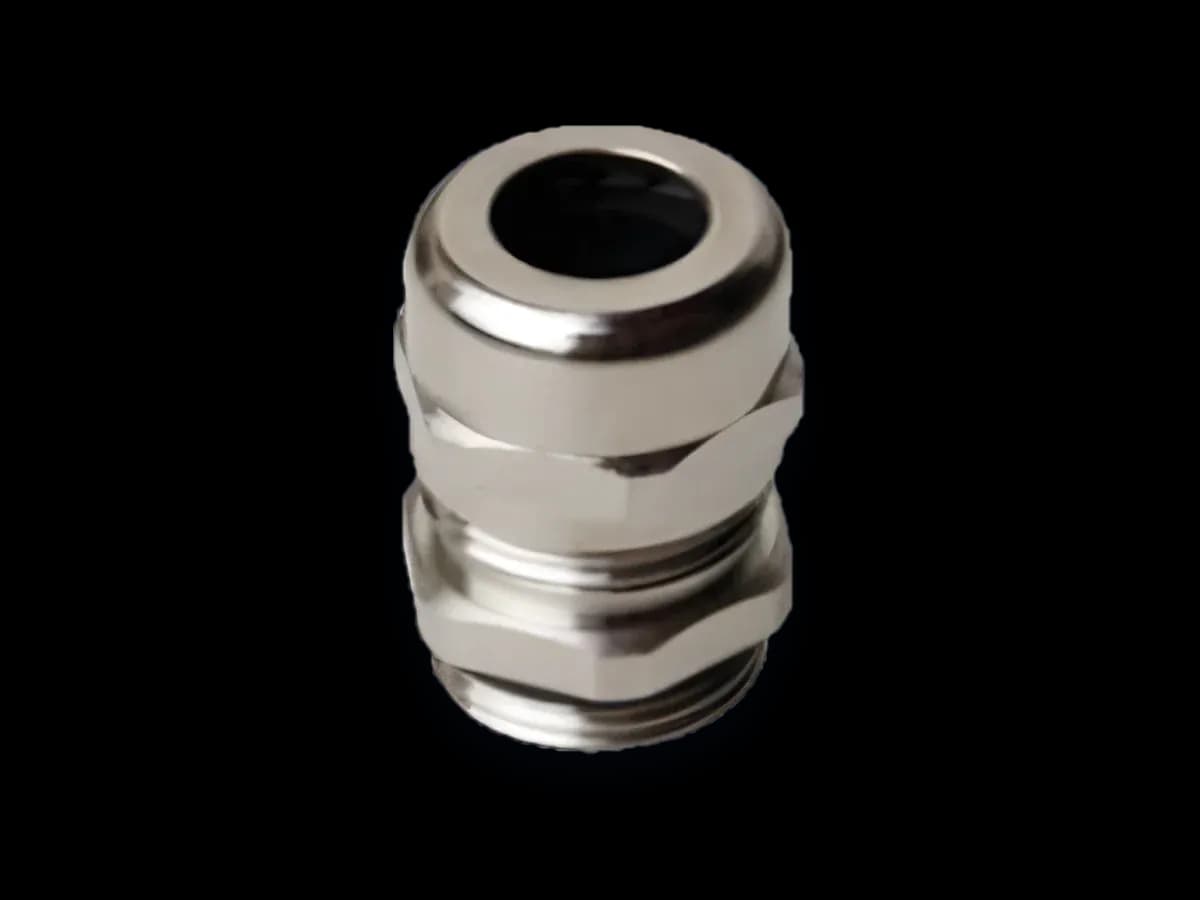

Metal Kablo Rakoru
Nikel kaplı pirinç gövde ve kapak, polyamid sıkma parçası. IP68; metrik ve PG, standart ve uzun diş.
- IP68
- −40 °C / +105 °C
- M12–M63
- CE
Teknik özellikler
- Çalışma sıcaklığı
- −40 °C / +105 °C
- Koruma sınıfı
- IP68
- Malzeme
- Nikel kaplı pirinç gövde ve kapak; PA6 V2 sıkma parçası, NBR O-ring, TPV conta
- Ölçü aralığı
- M12–M63
- Belgeler
- CE
Ölçü tablosu
Satır başındaki + düğmesi o ölçüyü teklif listenize ekler. Miktarı teklif sayfasında belirlersiniz.
Metrik diş9 ölçü
| Ürün kodu | Diş | Diş boyu (mm) | Gövde boyu (mm) | Anahtar ağzı, gövde (mm) | Anahtar ağzı, somun (mm) | Kablo çapı (mm) |
|---|---|---|---|---|---|---|
| F.11.1001 | M12×1.5 | 6 | 22 | 14 | 14 | 3–6.5 |
| F.11.1002 | M16×1.5 | 7 | 23 | 18 | 17 | 4–8 |
| F.11.1003 | M20×1.5 | 8 | 26,5 | 22 | 22 | 4–10 |
| F.11.1004 | M20×1.5 | 8 | 26,5 | 22 | 22 | 6–12 |
| F.11.1005 | M25×1.5 | 8 | 28 | 27 | 24 | 10–14 |
| F.11.1006 | M32×1.5 | 9 | 31,5 | 34 | 30 | 13–18 |
| F.11.1007 | M40×1.5 | 9 | 38 | 43 | 40 | 18–25 |
| F.11.1008 | M50×1.5 | 9 | 43 | 55 | 50 | 22–32 |
| F.11.1009 | M63×1.5 | 14 | 48 | 68 | 64 | 33–44 |

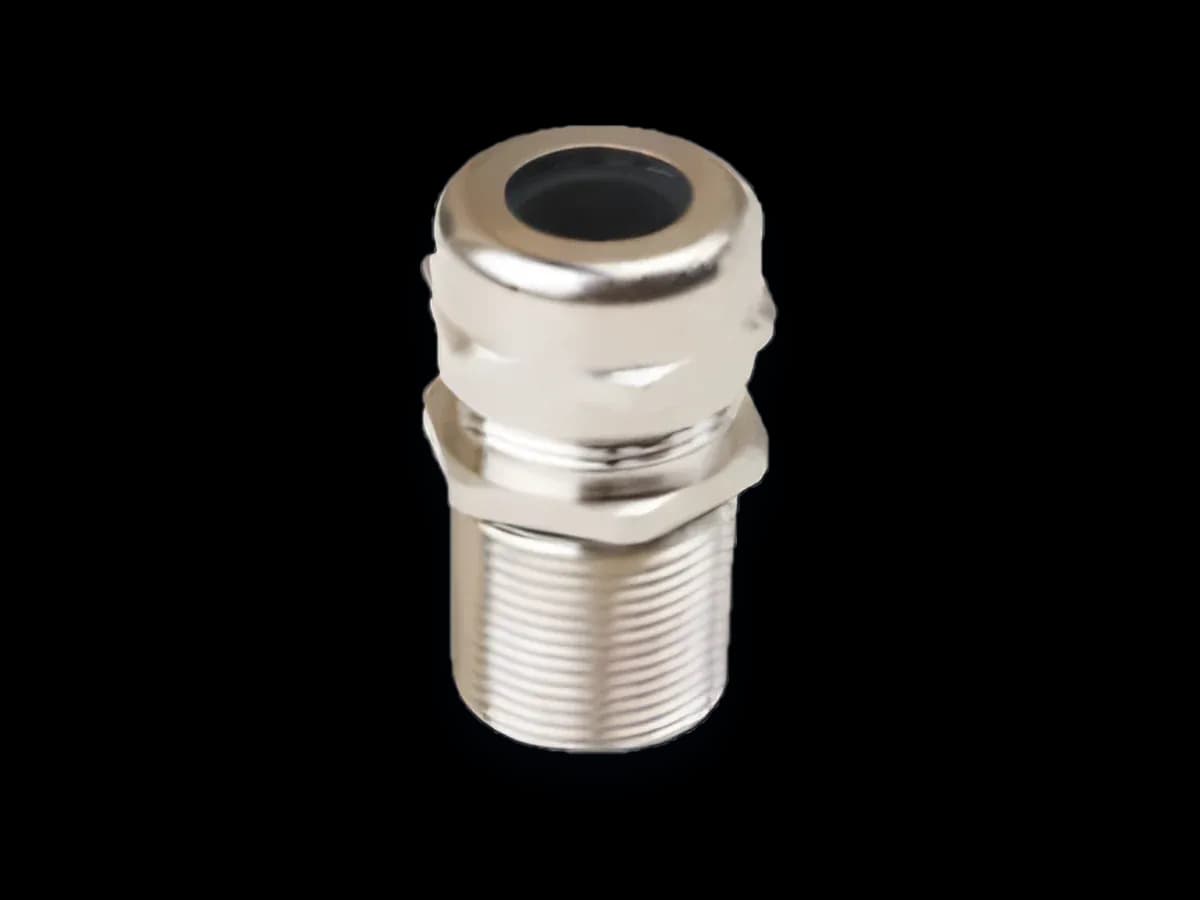

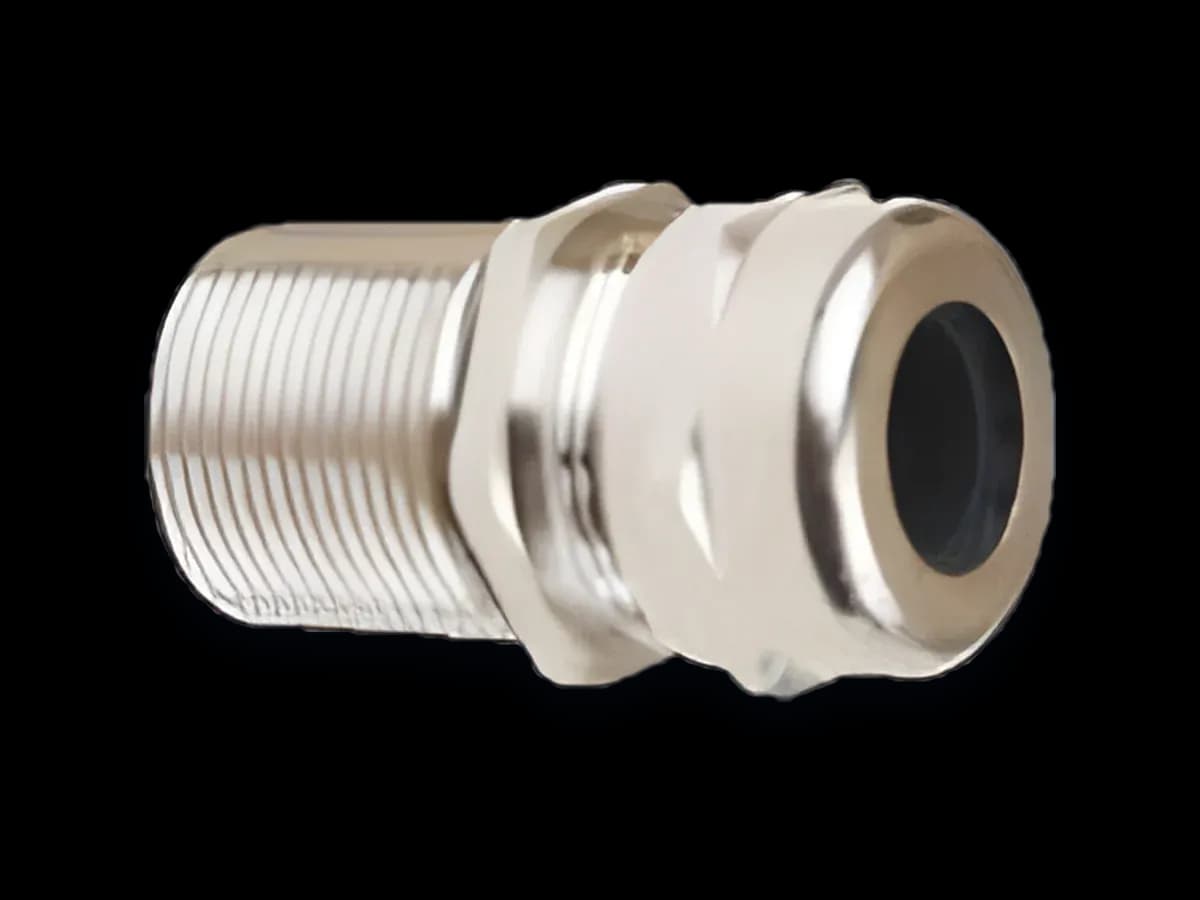

Uzun metrik diş9 ölçü
| Ürün kodu | Diş | Diş boyu (mm) | Gövde boyu (mm) | Anahtar ağzı, gövde (mm) | Anahtar ağzı, somun (mm) | Kablo çapı (mm) |
|---|---|---|---|---|---|---|
| F.11.2001 | M12×1.5 | 12 | 22 | 14 | 14 | 3–6.5 |
| F.11.2002 | M16×1.5 | 12 | 23 | 18 | 17 | 4–8 |
| F.11.2003 | M20×1.5 | 12 | 26,5 | 22 | 22 | 4–10 |
| F.11.2004 | M20×1.5 | 12 | 26,5 | 22 | 22 | 6–12 |
| F.11.2005 | M25×1.5 | 12 | 28 | 27 | 24 | 10–14 |
| F.11.2006 | M32×1.5 | 14 | 31,5 | 34 | 30 | 13–18 |
| F.11.2007 | M40×1.5 | 14 | 38 | 43 | 40 | 18–25 |
| F.11.2008 | M50×1.5 | 14 | 43 | 55 | 50 | 22–32 |
| F.11.2009 | M63×1.5 | 18 | 48 | 68 | 64 | 33–44 |
PG diş11 ölçü
| Ürün kodu | Diş | Diş boyu (mm) | Gövde boyu (mm) | Anahtar ağzı (mm) | Kablo çapı (mm) |
|---|---|---|---|---|---|
| F.12.3001 | Pg 7 | 6 | 22 | 14 | 3–6.5 |
| F.12.3002 | Pg 9 | 6 | 23 | 17 | 4–8 |
| F.12.3003 | Pg 11 | 6 | 24,5 | 20 | 5–10 |
| F.12.3004 | Pg 13.5 | 6,5 | 26,5 | 22 | 4–10 |
| F.12.3005 | Pg 13.5 | 6,5 | 26,5 | 22 | 6–12 |
| F.12.3006 | Pg 16 | 6,5 | 28 | 24 | 10–14 |
| F.12.3007 | Pg 21 | 7 | 31,5 | 30 | 13–18 |
| F.12.3008 | Pg 29 | 8 | 38 | 40 | 18–25 |
| F.12.3009 | Pg 36 | 10 | 43 | 50 | 22–32 |
| F.12.3010 | Pg 42 | 12 | 47 | 57 | 30–38 |
| F.12.3011 | Pg 48 | 14 | 48 | 64 | 34–44 |
Uzun PG diş11 ölçü
| Ürün kodu | Diş | Diş boyu (mm) | Gövde boyu (mm) | Anahtar ağzı (mm) | Kablo çapı (mm) |
|---|---|---|---|---|---|
| F.12.4001 | Pg 7 | 10 | 22 | 14 | 3–6.5 |
| F.12.4002 | Pg 9 | 10 | 23 | 17 | 4–8 |
| F.12.4003 | Pg 11 | 10 | 24,5 | 20 | 5–10 |
| F.12.4004 | Pg 13.5 | 10 | 26,5 | 22 | 4–10 |
| F.12.4005 | Pg 13.5 | 10 | 26,5 | 22 | 6–12 |
| F.12.4006 | Pg 16 | 10 | 28 | 24 | 10–14 |
| F.12.4007 | Pg 21 | 12 | 31,5 | 30 | 13–18 |
| F.12.4008 | Pg 29 | 12 | 38 | 40 | 18–25 |
| F.12.4009 | Pg 36 | 14 | 43 | 50 | 22–32 |
| F.12.4010 | Pg 42 | 18 | 47 | 57 | 30–38 |
| F.12.4011 | Pg 48 | 18 | 48 | 64 | 34–44 |
Ölçüler 2026 ürün kataloğundan alınmıştır. Güncel stok ve özel ölçüler için bize yazın.

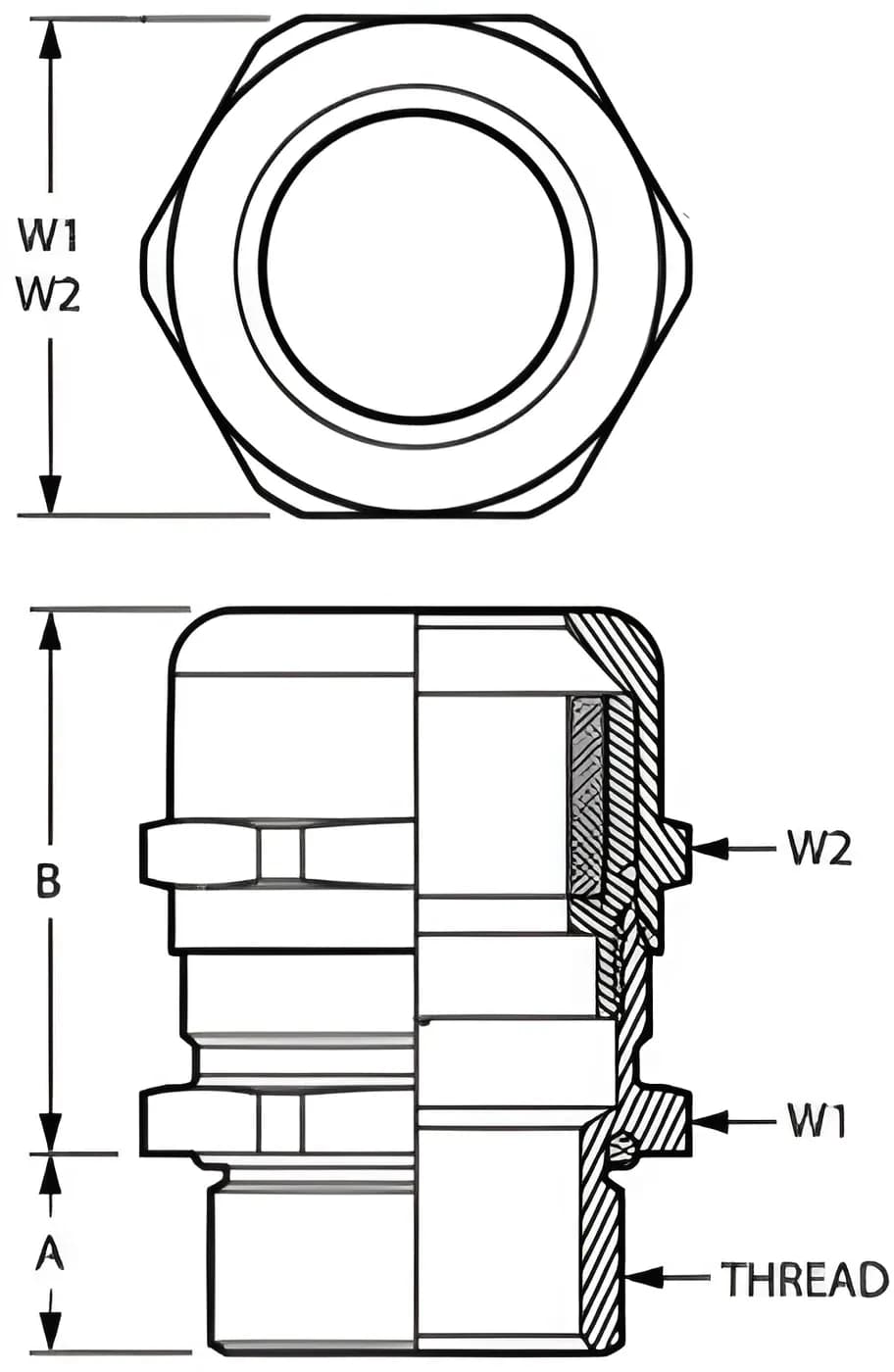

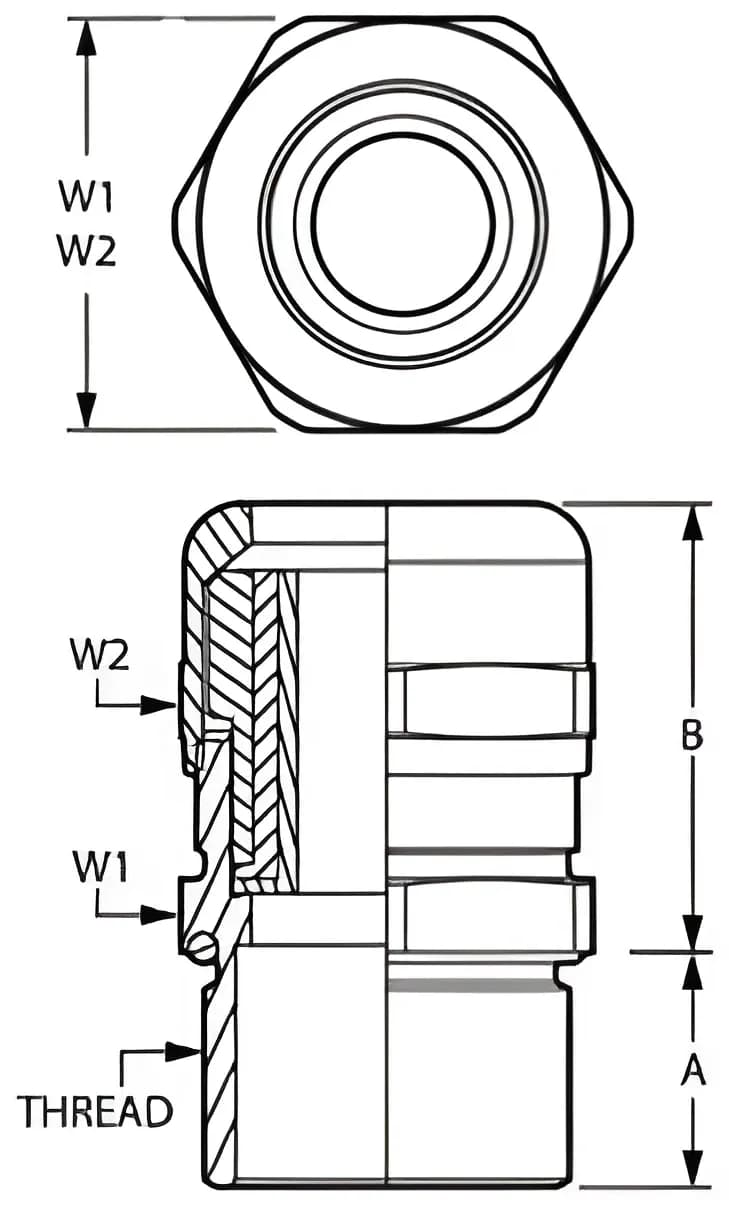

Teknik çizim
