Kablo Rakorları ve Aksesuarları
Ex-Proof Kablo Rakorları
Zırhsız kablolar için tek sıkmalı Ex d ve Ex e kablo rakorları. Nikel kaplı veya kaplamasız MS58 pirinç, paslanmaz çelik ya da alüminyum gövde; metrik ve NPT diş.
- IP66–IP68
- −60 °C / +180 °C
- M12–M90
- CE
- Kullanım alanı: Zone 1, 2, 21 ve 22; gaz grupları IIA, IIB ve IIC.
- Koruma kodu: I M2 Ex db I Mb / Ex eb I Mb, II 2G Ex db IIC Gb / Ex eb II Gb, II 2D Ex tb IIIC Db.
- Conta malzemesine göre sıcaklık: NBR −30…+120 °C, neopren −40…+100 °C, silikon −60…+180 °C, TPE/V −30…+100 °C.
- İsteğe bağlı: PVC kılıf, kilitleme somunu, topraklama pulu, sızdırmazlık contası.
- Sertifika ve uygunluk belgeleri için satış ekibimize yazın.
Teknik özellikler
- Çalışma sıcaklığı
- −60 °C / +180 °C
- Koruma sınıfı
- IP66–IP68
- Malzeme
- MS58 pirinç, paslanmaz çelik AISI 303 / 316L veya alüminyum
- Ölçü aralığı
- M12–M90
- Standart
- EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-31
- Belgeler
- CE
Ölçü tablosu
Satır başındaki + düğmesi o ölçüyü teklif listenize ekler. Miktarı teklif sayfasında belirlersiniz.
Ex d, UAG tipi16 ölçü
| Ürün kodu | Diş | NPT | Diş boyu (mm) | Kablo çapı (mm) | Anahtar ağzı, gövde (mm) | Anahtar ağzı, somun (mm) |
|---|---|---|---|---|---|---|
| FLXD-12-X | M12×1.5 | 1/4" | 15 | 3–6.5 | 14 | 14 |
| FLXD-16-X | M16×1.5 | 3/8" | 15 | 4–8 | 18 | 17 |
| FLXD-20S-X | M20×1.5 | 1/2" | 15 | 4–10 | 22 | 22 |
| FLXD-20-X | M20×1.5 | 1/2" | 15 | 6–12 | 22 | 22 |
| FLXD-25S-X | M25×1.5 | 3/4" | 15 | 10–14 | 27 | 24 |
| FLXD-25-X | M25×1.5 | 3/4" | 15 | 13–18 | 30 | 30 |
| FLXD-25L-X | M25×1.5 | 3/4" | 15 | 9–17 | 30 | 30 |
| FLXD-32-X | M32×1.5 | 1" | 15 | 13–18 | 34 | 30 |
| FLXD-40-X | M40×1.5 | 1 1/4" | 15 | 18–25 | 43 | 40 |
| FLXD-50-X | M50×1.5 | 1 1/2" | 15 | 22–32 | 55 | 50 |
| FLXD-63S-X | M63×1.5 | 2" | 15 | 33–44 | 70 | 64 |
| FLXD-63-X | M63×1.5 | 2" | 15 | 45–50 | 70 | 75 |
| FLXD-75S-X | M75×1.5 | 2 1/2" | 20 | 45–55 | 85 | 75 |
| FLXD-75-X | M75×1.5 | 2 1/2" | 20 | 50–63 | 90 | 90 |
| FLXD-80-X | M80×2.0 | 3" | 20 | 50–63 | 90 | 90 |
| FLXD-90-X | M90×2.0 | 3" | 20 | 60–70 | 100 | 100 |
Ex e, UAG tipi9 ölçü
| Ürün kodu | Diş | NPT | Diş boyu (mm) | Kablo çapı (mm) | Anahtar ağzı, gövde (mm) | Anahtar ağzı, somun (mm) |
|---|---|---|---|---|---|---|
| FLXE-12-X | M12×1.5 | 1/4" | 6 | 3–6.5 | 14 | 14 |
| FLXE-16-X | M16×1.5 | 3/8" | 7 | 4–8 | 18 | 17 |
| FLXE-20-X | M20×1.5 | 1/2" | 8 | 6–12 | 22 | 22 |
| FLXE-25S-X | M25×1.5 | 3/4" | 8 | 10–14 | 27 | 24 |
| FLXE-25-X | M25×1.5 | 3/4" | 8 | 13–18 | 30 | 30 |
| FLXE-32-X | M32×1.5 | 1" | 9 | 13–18 | 34 | 30 |
| FLXE-40-X | M40×1.5 | 1 1/4" | 9 | 18–25 | 43 | 40 |
| FLXE-50-X | M50×1.5 | 1 1/2" | 9 | 22–32 | 55 | 50 |
| FLXE-63S-X | M63×1.5 | 2" | 14 | 33–44 | 68 | 64 |
Ex d, UG tipi11 ölçü
| Ürün kodu | Diş | NPT | Diş boyu (mm) | Kablo çapı (mm) | Anahtar ağzı, gövde (mm) | Anahtar ağzı, somun (mm) |
|---|---|---|---|---|---|---|
| FLXD-16-XX | M16×1.5 | 1/2" | 15 | 6.1–11.6 | 20 | 20 |
| FLXD-20S-XX | M20s×1.5 | 1/2" | 15 | 6.1–13.2 | 24 | 24 |
| FLXD-20-XX | M20×1.5 | 1/2" | 15 | 9.5–15.9 | 24 | 24 |
| FLXD-25-XX | M25×1.5 | 3/4" | 15 | 12.5–20.5 | 30 | 30 |
| FLXD-32-XX | M32×1.5 | 1" | 15 | 18.2–26.2 | 38 | 38 |
| FLXD-40-XX | M40×1.5 | 1 1/4" | 15 | 23.7–33.9 | 45 | 45 |
| FLXD-50-XX | M50×1.5 | 1 1/2" | 15 | 27.9–40.4 | 55 | 55 |
| FLXD-63S-XX | M63s×1.5 | 2" | 15 | 40.4–51 | 70 | 70 |
| FLXD-63-XX | M63×1.5 | 2 1/2" | 15 | 47.2–55.9 | 70 | 70 |
| FLXD-75S-XX | M75s×1.5 | 2 1/2" | 15 | 52.8–59 | 80 | 80 |
| FLXD-75-XX | M75×1.5 | 3" | 15 | 59.1–67.9 | 90 | 90 |
Ölçüler 2026 ürün kataloğundan alınmıştır. Güncel stok ve özel ölçüler için bize yazın.

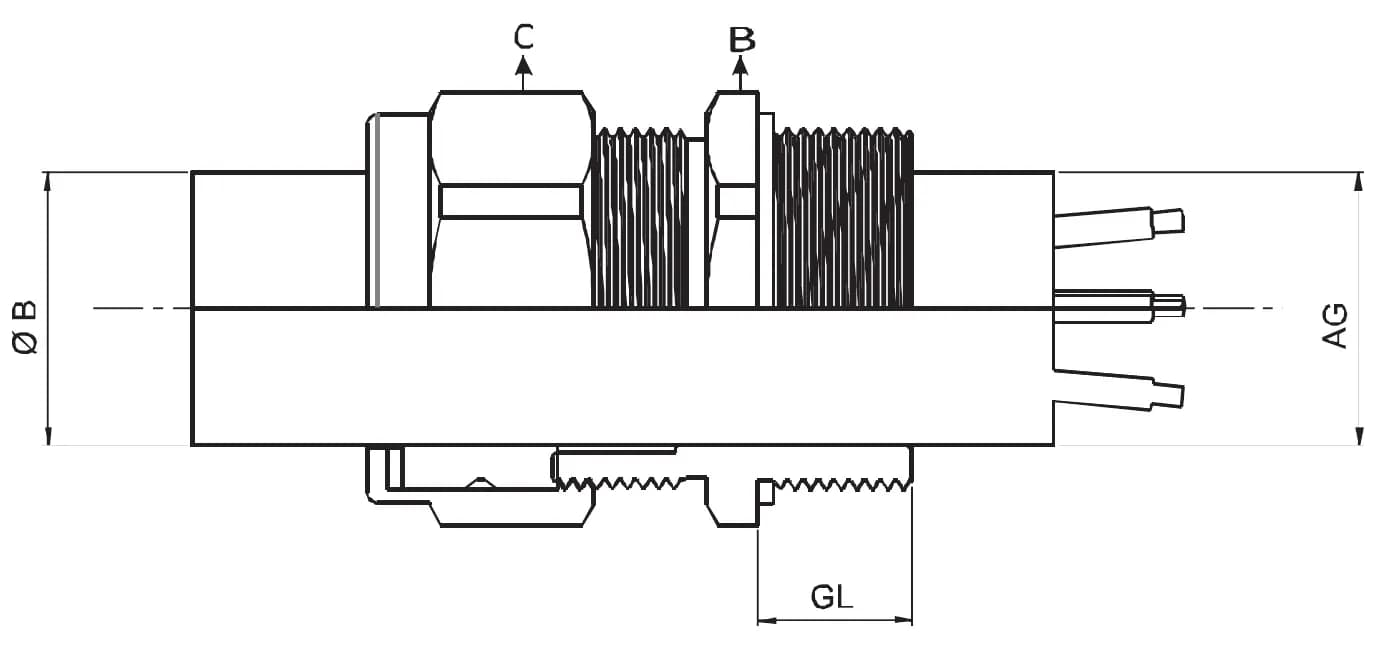

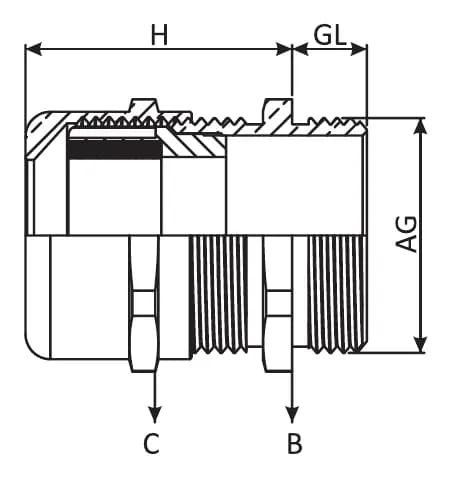

Teknik çizim
