Kablo Pabuçları ve Baralar

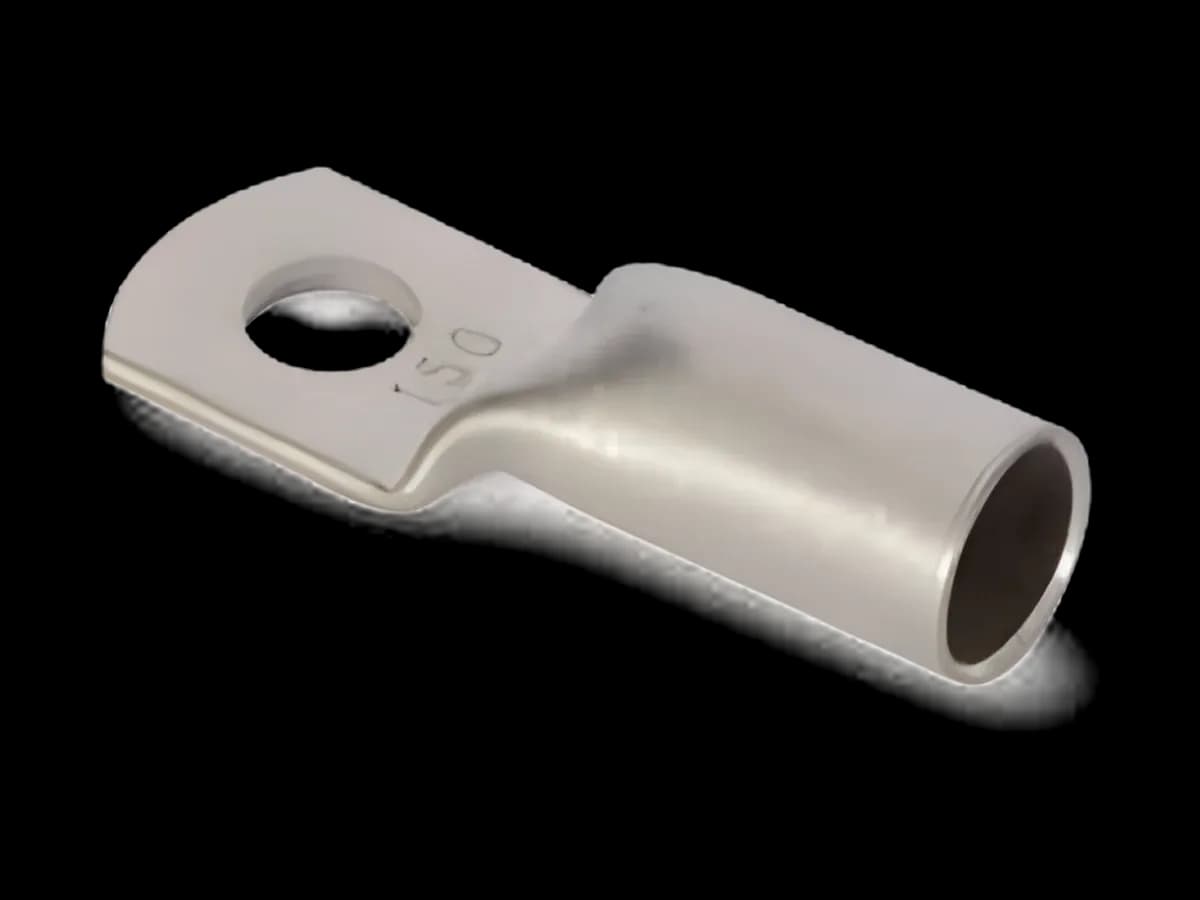

Bakır Kablo Pabuçları
Standart ve ekonomik tip bakır kablo pabuçları, M5'ten M16'ya kadar cıvata deliği seçenekleriyle. Tablodaki harfler teknik çizimdeki ölçüleri gösterir.
- M5–M16
- Aynı kod birden çok cıvata deliğiyle (d2) listelenir; tabloda her biri ayrı satırdır, istediğiniz satırı teklif listesine ekleyin.
Teknik özellikler
- Malzeme
- Bakır
- Ölçü aralığı
- M5–M16

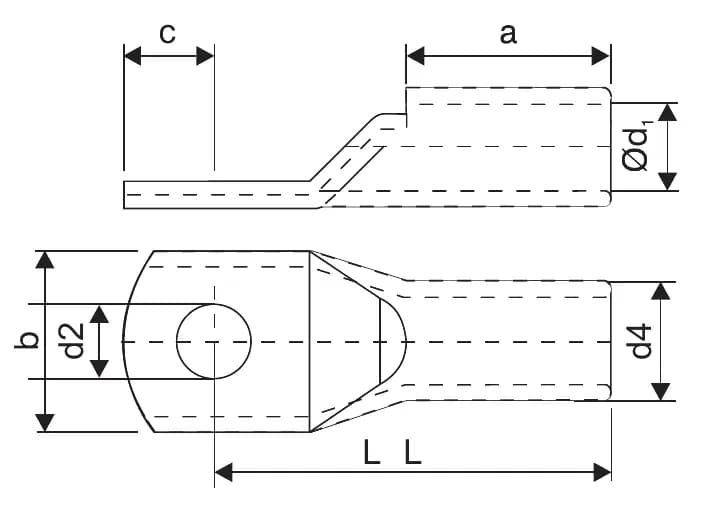

Teknik çizim
Ölçü tablosu
Satır başındaki + düğmesi o ölçüyü teklif listenize ekler. Miktarı teklif sayfasında belirlersiniz.
Standart tip42 ölçü
| Ürün kodu | b (mm) | Cıvata (d2) | L (mm) | c (mm) | L+c (mm) | a (mm) | d1 (mm) | d4 (mm) | Paket (adet) |
|---|---|---|---|---|---|---|---|---|---|
| FLX-6 S | 8,5 | M5 | 20 | 6 | 26 | 10,5 | 4 | 5,5 | 1000 |
| FLX-10 S | 9 | M5 | 22,5 | 6,5 | 29 | 12 | 5 | 6,5 | 800 |
| FLX-10 S | 12,5 | M6 | 22,5 | 6,5 | 29 | 12 | 5 | 6,5 | 800 |
| FLX-10 S | 14 | M8 | 22,5 | 6,5 | 29 | 12 | 5 | 6,5 | 800 |
| FLX-16 S | 11 | M6 | 26,5 | 7,5 | 34 | 15 | 5,5 | 7,5 | 500 |
| FLX-16 S | 13,5 | M8 | 26,5 | 7,5 | 34 | 15 | 5,5 | 7,5 | 500 |
| FLX-16 S | 14,5 | M10 | 26,5 | 7,5 | 40 | 15 | 5,5 | 7,5 | 500 |
| FLX-25 S | 13,5 | M6 | 30,5 | 8,5 | 39,5 | 17 | 7 | 9,5 | 350 |
| FLX-25 S | 13,5 | M8 | 30,5 | 8,5 | 39,5 | 17 | 7 | 9,5 | 350 |
| FLX-25 S | 15,5 | M10 | 30,5 | 8,5 | 39,5 | 17 | 7 | 9,5 | 350 |
| FLX-35 S | 16 | M6 | 36 | 9,5 | 45,5 | 19 | 8,5 | 11 | 200 |
| FLX-35 S | 16 | M8 | 36 | 9,5 | 45,5 | 19 | 8,5 | 11 | 200 |
| FLX-35 S | 17 | M10 | 36 | 9,5 | 45,5 | 19 | 8,5 | 11 | 200 |
| FLX-35 S | 18 | M12 | 36 | 9,5 | 45,5 | 19 | 8,5 | 11 | 200 |
| FLX-50 S | 18,5 | M8 | 40 | 11,5 | 51,5 | 20,5 | 10 | 11 | 150 |
| FLX-50 S | 18,5 | M10 | 40 | 11,5 | 51,5 | 20,5 | 10 | 13 | 150 |
| FLX-50 S | 19 | M12 | 40 | 11,5 | 51,5 | 20,5 | 10 | 13 | 150 |
| FLX-50 S | 20,5 | M14 | 40 | 11,5 | 51,5 | 20,5 | 10 | 13 | 150 |
| FLX-70 S | 21 | M10 | 44 | 12 | 56 | 24,5 | 11,5 | 14,5 | 100 |
| FLX-70 S | 21 | M12 | 44 | 12 | 56 | 24,5 | 11,5 | 14,5 | 100 |
| FLX-70 S | 23 | M14 | 44 | 12 | 56 | 24,5 | 11,5 | 14,5 | 100 |
| FLX-95 S | 24 | M10 | 50,5 | 12,5 | 63 | 27,5 | 13,5 | 16,5 | 75 |
| FLX-95 S | 24 | M12 | 50,5 | 12,5 | 63 | 27,5 | 13,5 | 16,5 | 75 |
| FLX-95 S | 24 | M14 | 50,5 | 12,5 | 63 | 27,5 | 13,5 | 16,5 | 75 |
| FLX-95 S | 24 | M16 | 50,5 | 12,5 | 63 | 27,5 | 13,5 | 16,5 | 75 |
| FLX-120 S | 26,5 | M10 | 55 | 14 | 69 | 30 | 15,5 | 19 | 50 |
| FLX-120 S | 26,5 | M12 | 55 | 14 | 69 | 30 | 15,5 | 19 | 50 |
| FLX-120 S | 26,5 | M14 | 55 | 14 | 69 | 30 | 15,5 | 19 | 50 |
| FLX-120 S | 26,5 | M16 | 55,5 | 14 | 69 | 30 | 15,5 | 19 | 50 |
| FLX-150 S | 30,5 | M12 | 61,5 | 16 | 77,5 | 33 | 16,5 | 21 | 40 |
| FLX-150 S | 30,5 | M14 | 61,5 | 16 | 77,5 | 33 | 16,5 | 21 | 40 |
| FLX-150 S | 30,5 | M16 | 61,5 | 16 | 77,5 | 33 | 16,5 | 21 | 40 |
| FLX-185 S | 33,5 | M10 | 68 | 16,5 | 84,5 | 37,5 | 18,5 | 23 | 30 |
| FLX-185 S | 33,5 | M12 | 68 | 16,5 | 84,5 | 37,5 | 18,5 | 23 | 30 |
| FLX-185 S | 33,5 | M14 | 68 | 16,5 | 84,5 | 37,5 | 18,5 | 23 | 30 |
| FLX-185 S | 33,5 | M16 | 68 | 16,5 | 84,5 | 37,5 | 18,5 | 23 | 30 |
| FLX-240 S | 38 | M10 | 76 | 17 | 93 | 41,5 | 21 | 26 | 25 |
| FLX-240 S | 38 | M12 | 76 | 17 | 93 | 41,5 | 21 | 26 | 25 |
| FLX-240 S | 38 | M14 | 76 | 17 | 93 | 41,5 | 21 | 26 | 25 |
| FLX-240 S | 38 | M16 | 76 | 17 | 93 | 41,5 | 21 | 26 | 25 |
| FLX-300 S | 41 | M16 | 79 | 18 | 98 | 44 | 23,5 | 28,5 | 20 |
| FLX-400 S | 48 | M16 | 89 | 25 | 110 | 50 | 27 | 33 | 15 |
Ekonomik tip11 ölçü
| Ürün kodu | b (mm) | Cıvata (d2) | L (mm) | c (mm) | L+c (mm) | a (mm) | d1 (mm) | d4 (mm) | Paket (adet) |
|---|---|---|---|---|---|---|---|---|---|
| FLX-16 E | 10,5 | M6 | 24 | 7,5 | 31,5 | 12,5 | 5,7 | 7,2 | 500 |
| FLX-16 E | 10,5 | M8 | 24 | 7,5 | 31,5 | 12,5 | 5,7 | 7,2 | 500 |
| FLX-25 E | 13 | M8 | 31 | 8,5 | 39,5 | 17,5 | 7 | 9 | 350 |
| FLX-35 E | 15,5 | M8 | 34 | 9,5 | 43,5 | 17,5 | 8,5 | 10,5 | 200 |
| FLX-50 E | 18 | M10 | 40,5 | 11 | 51,5 | 21 | 10 | 12 | 150 |
| FLX-70 E | 20,5 | M10 | 44 | 12 | 56 | 24 | 11,5 | 14 | 100 |
| FLX-95 E | 23,5 | M12 | 48,5 | 12,5 | 61 | 25,5 | 13,5 | 16 | 75 |
| FLX-120 E | 26,5 | M12 | 55 | 14 | 69 | 30 | 15,5 | 18 | 50 |
| FLX-150 E | 29,5 | M12 | 61,5 | 16,5 | 77,5 | 37 | 16,5 | 20 | 40 |
| FLX-185 E | 32,5 | M16 | 67,5 | 16,5 | 84,5 | 41 | 18,5 | 22 | 30 |
| FLX-240 E | 37 | M16 | 76,5 | 16,5 | 93 | 45 | 21,5 | 25 | 25 |
Ölçüler 2026 ürün kataloğundan alınmıştır. Güncel stok ve özel ölçüler için bize yazın.
